- 제품명
- SW 원통(체결) TYPE
-
- 제품설명
- 절삭가공품으로 중하중에도 강도를 유지하며 정밀하고 튼튼하다
중량물도 가볍게 360º방향이동이 가능하다
트레이를 열처리하므로써 중하중에도 강도를 유지한다.
볼트랜스퍼의 사용하중은 정지하중의 40%이하에서 사용가능하다
-
-

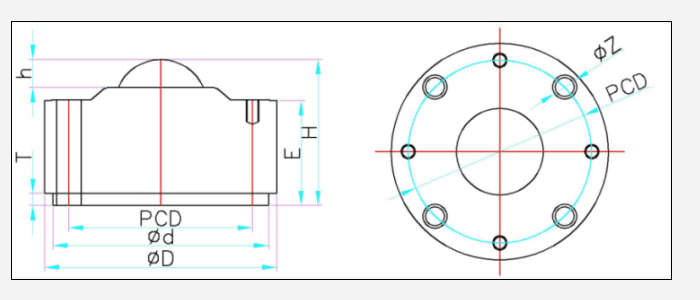

| 품 명 | 볼규격 | H | E | h | T | ΦD | Φd | PCD | ΦZ | 自重 | 정지하중 |
| SW25 | 1" | 40.0 | 31.0 | 6.0 | 4.0 | 70.0 | 64.0 | 54.0 | 3-Φ6 | 0.90Kg | 260Kg |
| SW30 | 1 1/4 | 50.0 | 36 | 10.0 | - | 76.0 | 69.5 | 60.0 | 3-Φ7 | 1.40Kg | 330Kg |
| SW38 | 1 1/2 | 60.0 | 43 | 10.0 | 5.0 | 95.0 | 88.0 | 75.0 | 4-Φ8 | 2.30Kg | 400Kg |
| SW38-1 | 1 1/2 | 47.0 | 31 | 13.0 | - | 95.0 | - | 80.0 | 4-Φ8 | 1.660Kg | 400Kg |
| SW51 | 2" | 70.0 | 51.0 | 14.0 | 6.0 | 107.0 | 105.0 | 86.0 | 4-Φ10 | 3.20Kg | 500Kg |
| SW76 | 3" | 105.0 | 72.0 | 21.0 | 5.0 | 155.0 | 145.0 | 130.0 | 4-Φ12 | 10.5Kg | 750Kg |
| SW100 | 4" | 130.0 | 87.0 | 31.0 | 6.0 | 187.0 | 180.0 | 160.0 | 4-Φ14 | 18.5Kg | 1000Kg |
| SW120 | 5" | 175.0 | 124.0 | 33.0 | 25.0 | 230.0 | 224.0 | 205.0 | 4-Φ14 | 39.6Kg | 1500Kg |
